Зенітно-ракетний комплекс Patriot — це не просто зброя, а ціла інтегрована система протиповітряної та протиракетної оборони, яка з 2023 року стала одним із найважливіших елементів захисту українського неба. Кожна батарея поєднує потужний радар з фазованою антенною решіткою, командний пункт і пускові установки, здатні нести різні типи ракет одночасно. У реальних боях проти російських балістичних і крилатих ракет, літаків та дронів система показала високу ефективність, хоча й вимагає постійної адаптації до нових загроз.
Для початківців важливо зрозуміти просту річ: Patriot не «всевидющий щит», який закриває всю країну однією батареєю. Це точний інструмент для перехоплення високопріоритетних цілей на середніх і великих відстанях. Він працює в парі з іншими засобами ППО — від С-300 і «Буків» до NASAMS і Gepard. Разом вони створюють багатошарову оборону, де кожен рівень вирішує свої завдання.
Просунуті читачі оцінять технічну глибину: різницю між ракетами PAC-2 і PAC-3, особливості наведення через ракету (TVM) та активного самонаведення, а також як українські розрахунки та американські інженери спільно адаптували програмне забезпечення під російські аеробалістичні «Кинджали». Саме ці деталі визначають, чому система досі залишається однією з найпотужніших у своєму класі, попри еволюцію загроз у 2025–2026 роках.
Історія створення та еволюція комплексу
Розробка Patriot почалася ще 1963 року як відповідь на радянські загрози часів холодної війни. Система мала замінити старіші комплекси Nike Hercules і Hawk. Перші прототипи пройшли випробування в 1970-х, а 1980-го американська армія підписала контракт на серійне виробництво. 1984 року комплекс офіційно прийняли на озброєння.
Ранні версії (PAC-1) вже мали обмежені можливості проти балістичних ракет. Після війни в Перській затоці 1991 року, де Patriot використовували проти іракських «Скадів», стали очевидними як сильні сторони, так і потреба в модернізації. Це призвело до появи PAC-2 з покращеними ракетами GEM і PAC-3 з кінетичним перехоплювачем.
Сьогодні актуальні модифікації — PAC-3 CRI та PAC-3 MSE — фокусуються саме на балістичних і гіперзвукових загрозах. Виробник RTX (колишній Raytheon) постійно оновлює програмне забезпечення та апаратну частину. Очікується, що система залишиться на озброєнні принаймні до 2040 року.
Архітектура батареї: з чого складається сучасний Patriot
Одна батарея Patriot — це автономний бойовий підрозділ, який може діяти незалежно або в складі більшої мережі. Основні елементи:
- Радар AN/MPQ-65 (або попередня модель AN/MPQ-53) — серце системи. Фазована антенна решітка з тисячами приймально-передавальних модулів дозволяє електронно сканувати простір без механічного обертання антени. Дальність виявлення повітряних цілей сягає 170–180 км. Радар одночасно виконує пошук, супроводження, розпізнавання «свій-чужий» і наведення ракет.
- Пункт бойового управління (ECS) — тут працюють троє операторів у бойових умовах. Автоматика бере на себе велику частину рутинних завдань, дозволяючи людям зосередитися на прийнятті рішень.

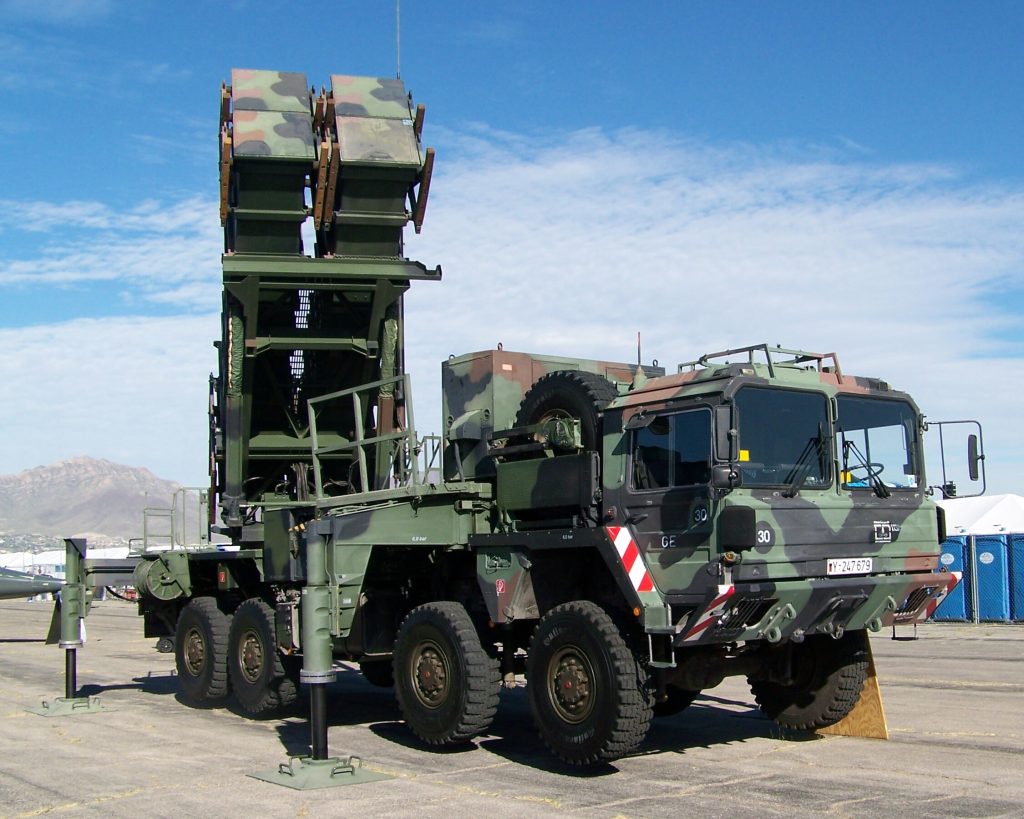

- Пускові установки — від 4 до 8 на батарею. Залежно від модифікації (M901, M902, M903) одна установка може нести 4 ракети PAC-2 або до 16 ракет PAC-3 у комбінованому варіанті. Це дає гнучкість: дешевші PAC-2 для масових цілей і дорогі, але точні PAC-3 для балістичних ракет.
- Допоміжні засоби: генератори живлення, щогли зв’язку, транспортні засоби.
Уся техніка розміщена на колісній базі, тому батарея може швидко змінювати позицію — важлива якість у сучасній війні.
Ракети PAC-2 та PAC-3: два різні інструменти в одному комплексі
Саме поєднання двох сімейств ракет робить Patriot універсальним.
PAC-2 (GEM-T та подібні) — важкі ракети масою близько 900 кг з осколково-фугасною бойовою частиною. Вони добре справляються з літаками, крилатими ракетами та великими дронами. Наведення комбіноване: команди з радару плюс напівактивне самонаведення. Дальність перехоплення повітряних цілей — до 80–160 км залежно від умов.
PAC-3 (CRI та MSE) — компактніші ракети (близько 300–350 кг), що використовують кінетичне ураження (hit-to-kill). Вони буквально «таранять» ціль на високій швидкості. Додатковий модуль Lethality Enhancer у версії MSE підвищує ймовірність знищення. Ці ракети ідеальні проти балістичних ракет типу «Іскандер» чи «Кинджал». Одна пускова установка може розмістити значно більше PAC-3, ніж PAC-2.
Українські розрахунки часто використовують змішане завантаження: частина установок з PAC-2 для економії дорогих PAC-3 і частина з PAC-3 для пріоритетних балістичних загроз.
| Параметр | PAC-2 GEM | PAC-3 MSE |
|---|---|---|
| Маса ракети | близько 900 кг | близько 300–350 кг |
| Тип ураження | Осколково-фугасне | Кінетичне (hit-to-kill) + Lethality Enhancer |
| Оптимальні цілі | Літаки, крилаті ракети, дрони | Балістичні та аеробалістичні ракети |
| Кількість на пусковій (приблизно) | 4 | 12–16 |
Дані про технічні характеристики наведено згідно з uk.wikipedia.org.
Принцип роботи: як радар і ракети взаємодіють у бою
Радар постійно сканує сектор відповідальності. Коли виявляє ціль, система автоматично визначає тип, траєкторію та пріоритет. Якщо загроза підтверджена, оператор (або автоматика в певних режимах) дає дозвіл на пуск.
Для PAC-2 використовується наведення через ракету (Track-Via-Missile): радар підсвічує ціль, а ракета приймає відбиті сигнали і коригує курс. PAC-3 працює інакше — після старту ракета отримує початкові дані, а потім переходить на активне самонаведення власною РЛС. Це дозволяє економити ресурси радару і підвищує стійкість до перешкод.
Система здатна одночасно супроводжувати та атакувати кілька цілей. Сучасне програмне забезпечення дозволяє швидко переналаштовуватися під нові типи загроз — саме так українські Patriot адаптували під «Кинджали» вже в перші місяці застосування.
Бойове застосування в Україні: успіхи, адаптація та виклики 2023–2026 років
Перша батарея прибула з Німеччини у квітні 2023 року. Вже 4 травня того ж року українські зенітники зафіксували перше успішне перехоплення аеробалістичної ракети «Кинджал». У травні та грудні 2023 року система також брала участь у знищенні російських літаків Су-34 і Су-35.
До 2025–2026 років Україна отримала близько 9–12 батарей від США, Німеччини, Нідерландів, Румунії та інших партнерів. Комплекси захищають критичну інфраструктуру, великі міста та важливі військові об’єкти.
Водночас 2025 рік приніс нові виклики. Російські фахівці модернізували «Іскандери» та «Кинджали», додавши різкі маневри на кінцевій ділянці траєкторії. Це ускладнило роботу систем наведення. За відкритими оцінками, у окремі періоди ефективність перехоплення балістичних ракет знижувалася. Українські розрахунки та західні партнери продовжують роботу над програмними оновленнями та тактичними рішеннями.
Patriot не діє ізольовано. Його поєднують з іншими засобами ППО, використовують для прикриття важливих напрямків, а розрахунки швидко навчаються. Кожна збита ракета — це врятовані електростанції, лікарні, житлові квартали.
Переваги, обмеження та місце в сучасній війні
Сильні сторони комплексу очевидні: універсальність (повітряні + балістичні цілі), висока ймовірність ураження балістичних ракет, мобільність і відносно невеликий розрахунок завдяки автоматизації. Система добре інтегрується в єдину мережу управління.
Обмеження теж реальні. Вартість однієї батареї перевищує мільярд доларів, а ракети PAC-3 коштують кілька мільйонів кожна. Сектор відповідальності радару обмежений (зазвичай близько 120°), тому для повного перекриття потрібна правильна розстановка кількох батарей. У умовах масованих атак і дефіциту ракет виникає необхідність жорсткого пріоритезації цілей.
У порівнянні з російськими С-400 Patriot більше орієнтований на термінальне перехоплення балістичних ракет і має кращу інтеграцію з західними системами. Водночас обидві системи мають свої сильні та слабкі сторони залежно від сценарію застосування.
Перспективи розвитку та потреби України
Виробництво нових батарей і ракет триває. У США та Європі розширюють потужності. З’являються нові радари, наприклад LTAMDS з покращеним оглядом. Україна потребує додаткових систем — за оцінками керівництва країни, для надійного захисту критично важливої інфраструктури може знадобитися до двох десятків батарей.
Паралельно розвивається інтеграція Patriot з іншими західними та модернізованими радянськими засобами. Це дозволяє створювати гнучкіші та стійкіші до насичення системи оборони.
Цікаві факти про ЗРК Патріот
- Назва «Patriot» походить від радару — Phased Array Tracking Radar to Intercept on Target. Сама абревіатура дала назву всьому комплексу.
- Одна пускова установка PAC-3 може нести до 16 ракет — у чотири рази більше, ніж важких PAC-2. Це дозволяє ефективніше витрачати боєкомплект проти масованих атак.
- У 2023 році українські розрахунки разом з американськими спеціалістами за лічені тижні адаптували програмне забезпечення під гіперзвукові «Кинджали».
- Екіпаж бойового пункту в реальних умовах часто складається лише з трьох осіб — решту роботи виконує автоматика.
- Вартість однієї ракети PAC-3 MSE сягає кількох мільйонів доларів, тому їх бережуть для найнебезпечніших балістичних загроз.
- Система здатна одночасно працювати проти повітряних і балістичних цілей завдяки гнучкому завантаженню пускових установок.
- Очікуваний термін служби Patriot — до 2040 року і далі завдяки постійним модернізаціям.
Кожна батарея Patriot в Україні — це не просто техніка, а результат міжнародної підтримки та важкої щоденної роботи розрахунків. Система продовжує еволюціонувати разом із загрозами, і саме в цій постійній адаптації полягає її справжня сила.
